特徴・仕組み

同じ容量を半分の敷地幅に収める、追尾の仕組み

splight tracker は、高い設置密度（GCR60%）のまま追尾を続ける一軸追尾型の架台です。このページでは、部位・動き・構造・天候への備え・止まったときの復旧・発電量のデータと製品仕様の順に説明します。

※ 敷地幅の比較は、同一容量・同一パネルでGCR30%とGCR60%を置いたときの幾何条件によるものです。

試算を依頼する発電量のデータと製品仕様

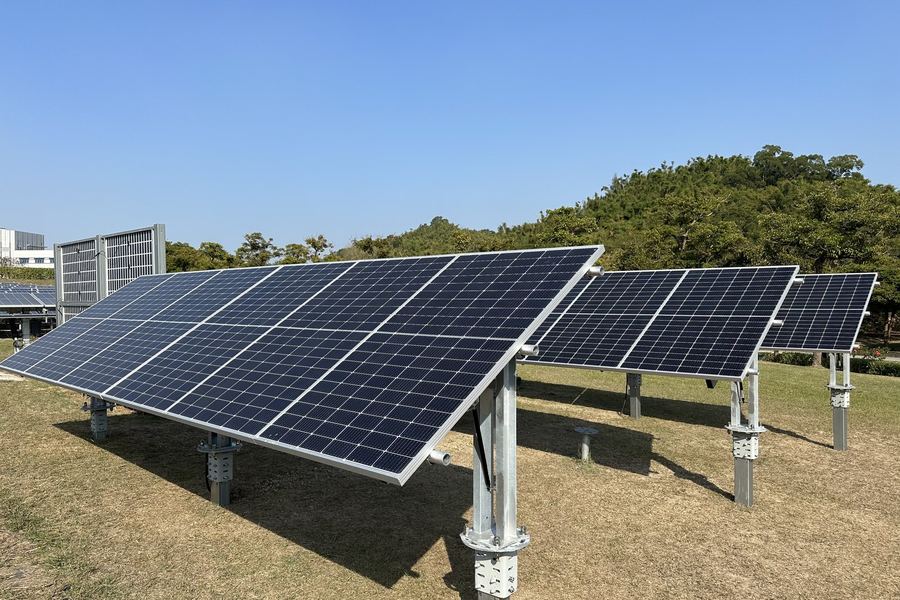

実機の splight tracker。縦置きパネル8枚を1セットとした架台が複数列に並ぶ — 実機。縦置きパネル8枚を1セットとした架台

8枚で1セット。部品点数が少ない構成

縦置きパネル8枚を1セットにして、電動リニアアクチュエーターで角度を変える一軸追尾型の架台です。それぞれの部位が次の役割を受け持ちます。

上から見た1セット

断面イメージ

1縦置きパネル8枚
2回転軸
3電動リニアアクチュエーター
4位置センサー
5制御盤と専用アプリ

縦置きパネル 8枚: パネルを縦置きで8枚並べ、1セットとして一緒に動かします。
回転軸: パネルを東西に傾ける軸です。可動域は±35°、追尾精度は±2°です。
電動リニアアクチュエーター: パネルの角度を変える駆動部です。万一止まっても、ユニットごと交換して復旧できます。
位置センサー（ポテンショメータ）: 角度を検出し、その値を見ながら位置を合わせます。
制御盤と専用アプリ: 制御盤がアクチュエーターを動かし、専用アプリから監視・操作します。アプリでは盤ごとに稼働状態を確認できます。

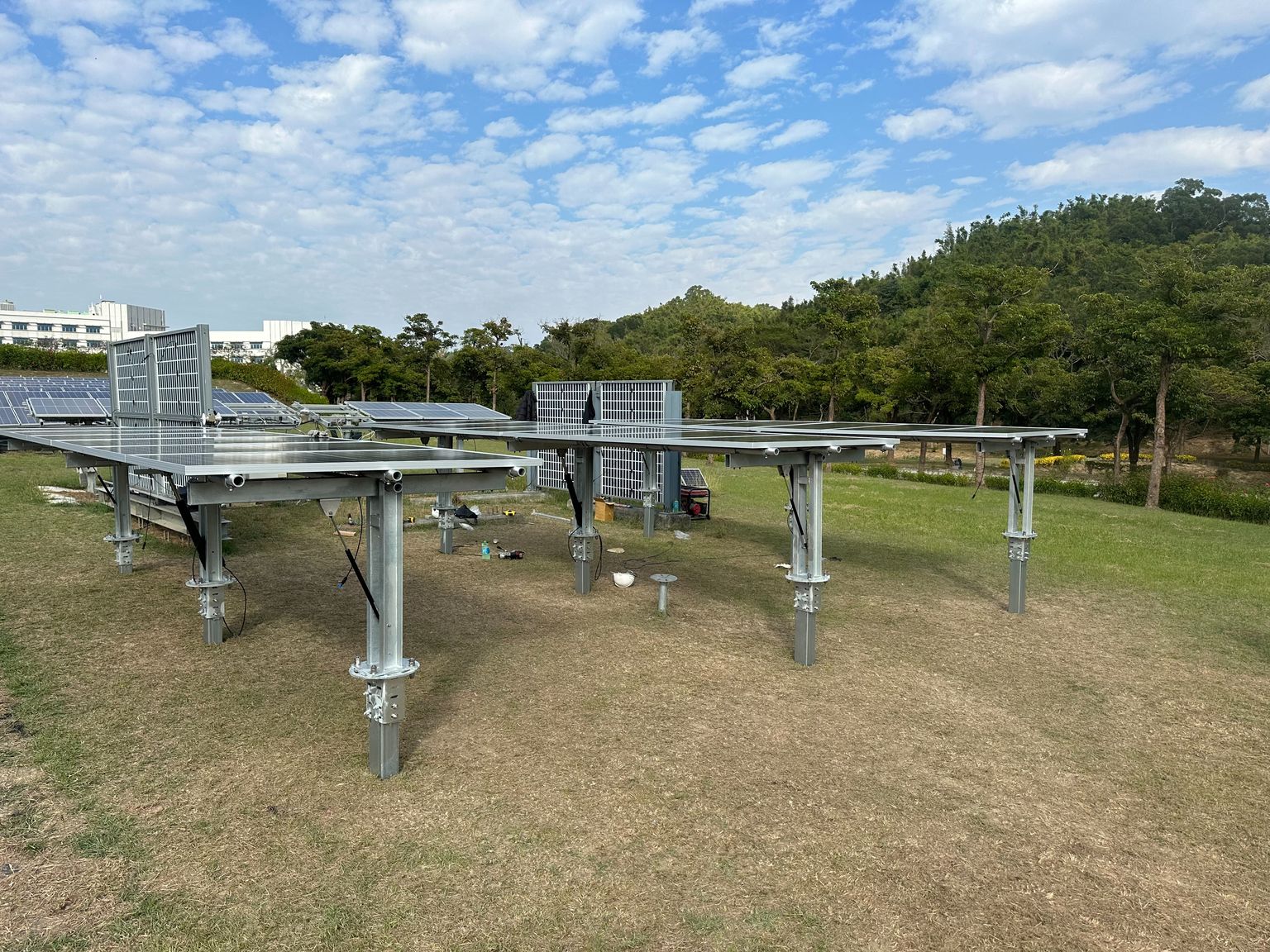

実機の架台。パネルを水平にした状態で、鋼製の支柱とフレームの構造が見える — 実機（パネルを水平にした状態）

太陽の位置から、
影が出るタイミングを先に知る。

列の間隔を広げて影を避けるのではなく、配置と制御をまとめて設計する方式です。

図：±35°の可動域と、東から西へ動く太陽の関係（概念図）

影ゼロ追尾（ZT／Predictive Tracking）は、季節・設置座標・時刻から太陽位置をアルゴリズムで算出し、列間に影が出るタイミングを事前に把握して、可動域±35°の範囲で角度を調整する予測型の制御です。設置密度はGCR60%（設計値）を前提にしています。

朝東を向く
正午ごろ水平（0°）に近い角度
夕方西を向く

※ GCR＝敷地面積に対するパネル面積の比率。同一容量なら、必要な敷地幅はGCRに反比例します。

トップの「敷地幅くらべ」で動きを見る⁠

図面で見る、1セットの構成

実証機の設計例です。寸法・基礎形状は敷地条件により変わります（単位 mm）。

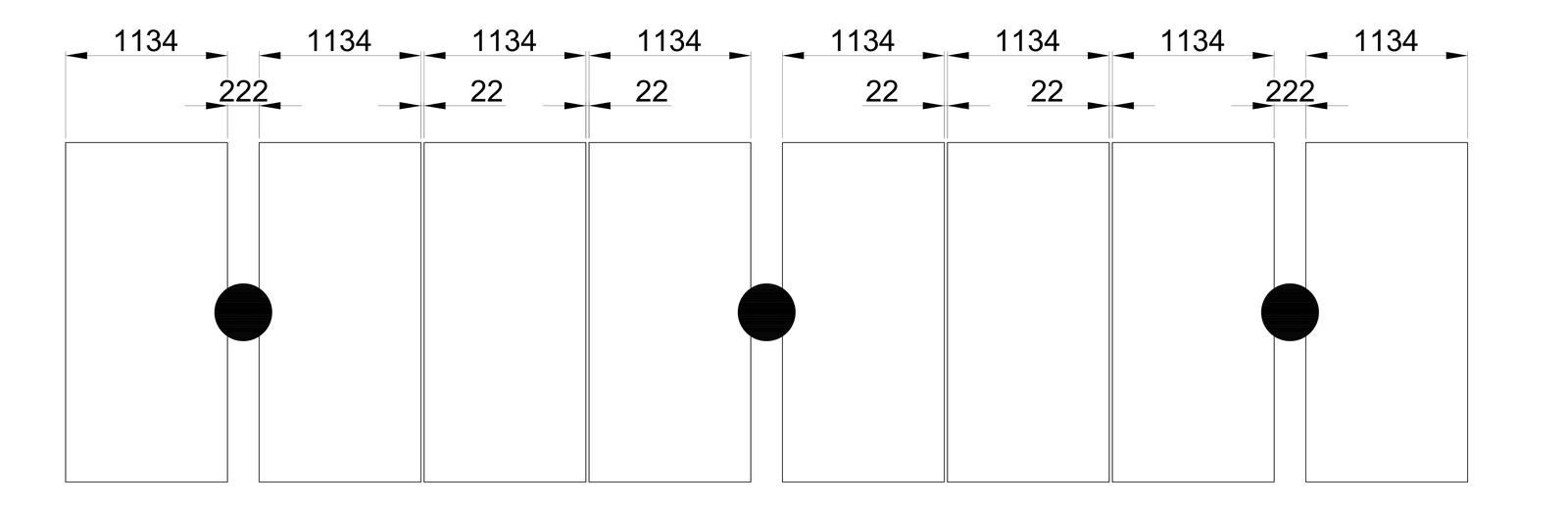

平面図。縦置きパネル8枚を1,134mmピッチで並べ、3か所の支柱で受ける — **平面図｜上から見た1セット**　パネルを1,134mmピッチで8枚並べ、3か所の支柱で受けます。黒丸が回転軸（支柱）の位置です。

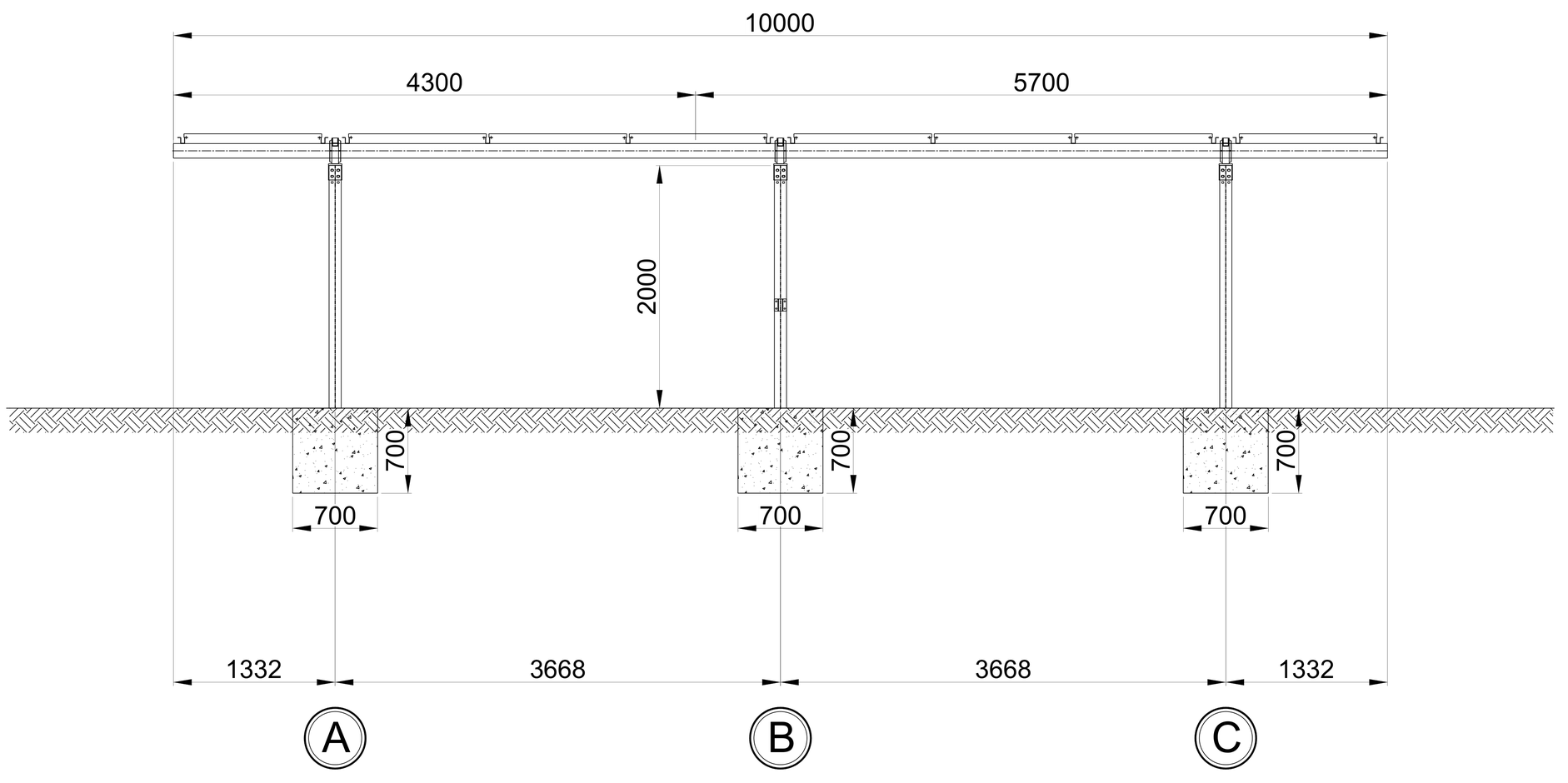

立面図。横から見た1セット。全長10,000mm、支柱の間隔3,668mm、パネル下端2,000mm — **立面図｜横から見た1セット**

01 トルクビーム: パネル列の中心を通る回転軸。ここが傾いて追尾します。
02 W-Eビーム: 回転軸の上に直交して並ぶ横桟。パネルを受けます。
03 支点・支柱: 3本の支柱で1セットを受けます（支柱の間隔 3,668mm）。
パネル下端 2,000mm: 地面からパネルまでの高さ。営農型は農機が通る高さに。
基礎 700mm角: コンクリート基礎の例。ラミング基礎にも対応します。

※ 図面は実証機の設計例です。寸法・基礎形状は敷地条件により変わります。

屋外で動かし続けるための構造

数値は製品仕様にもとづきます。

構造・材質: 鋼製フレーム構造（SS400相当／溶融亜鉛メッキおよびステンレス）
基準風速: 38m/s（地盤の固さを示すN値・設置地上高さ・積雪などの条件により変動します）
動作温度: −40〜＋60℃
安全装置: 電流値による過負荷自動停止・リミットスイッチ内蔵（両端）
駆動電源: AC100〜240V（4A）
パネルの固定: クランプ固定（パネルメーカーを問わず搭載可）

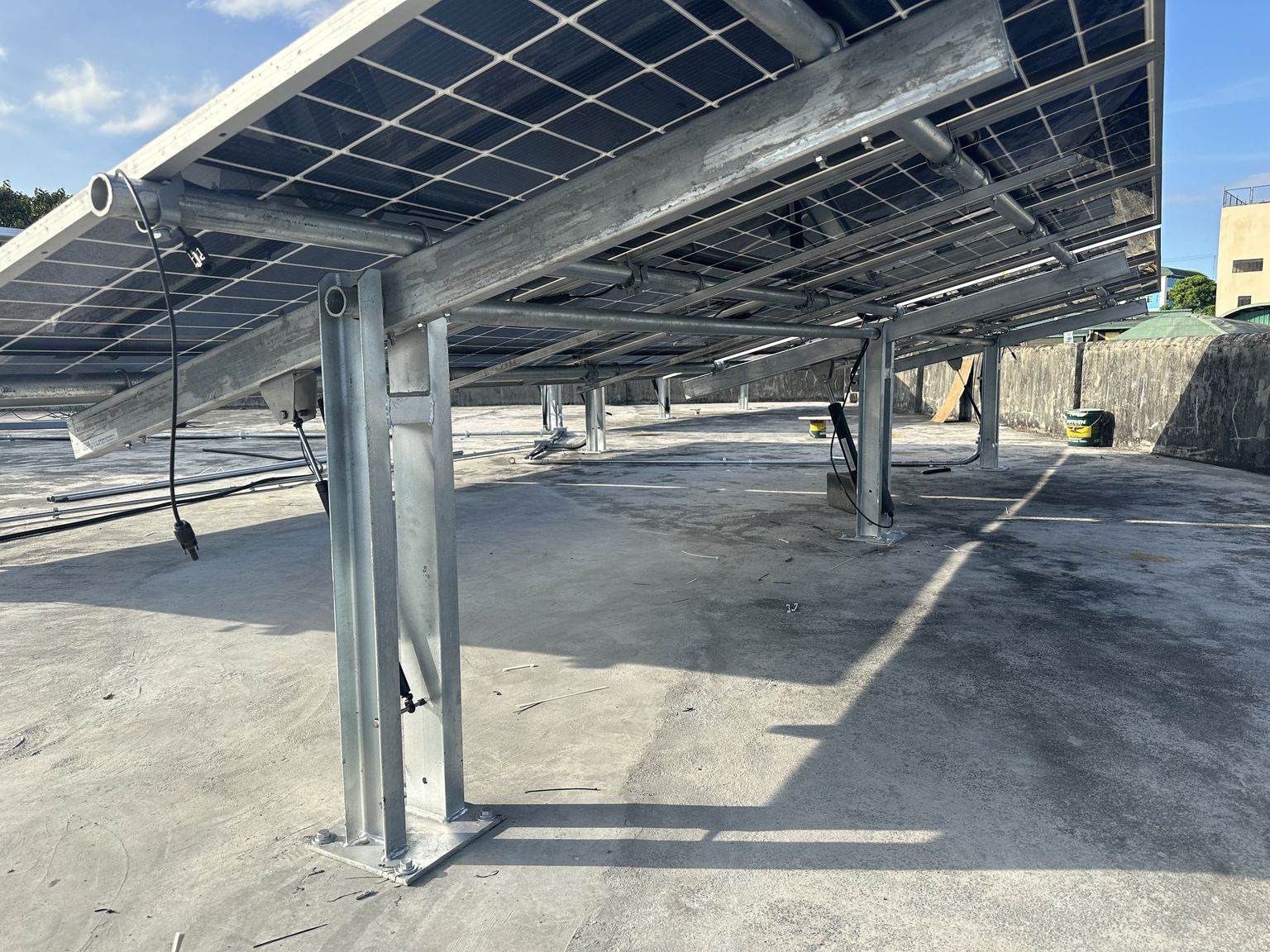

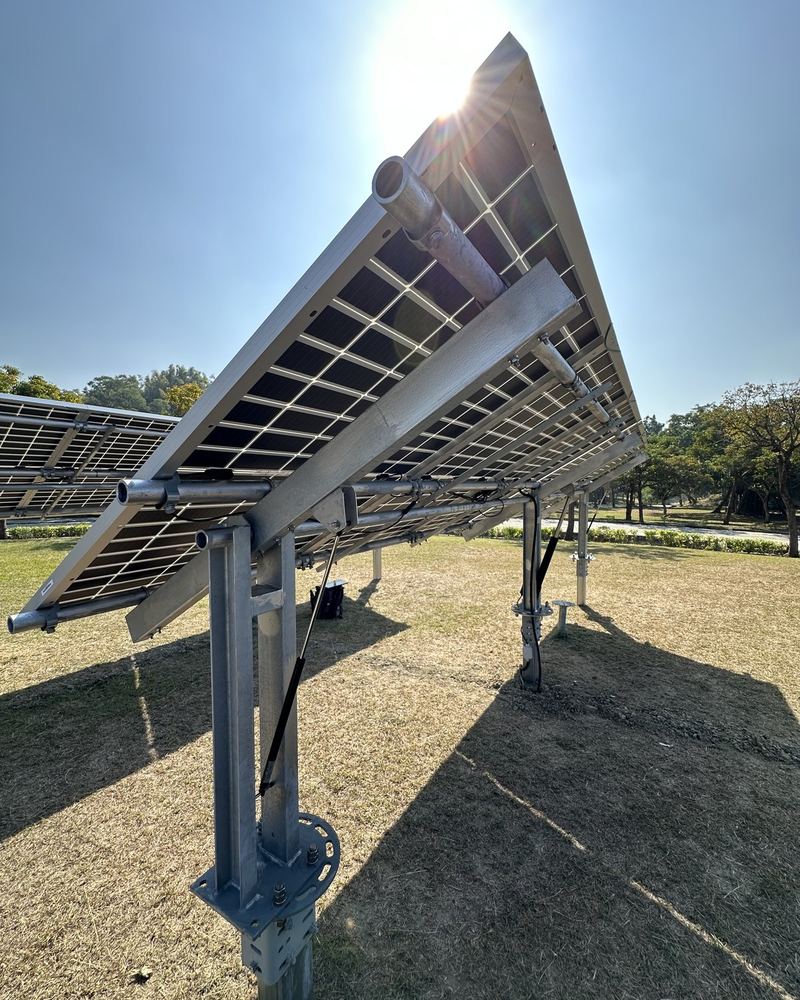

実機の架台を下から見たところ。鋼製の支柱とフレームがパネルを支えている — 実機の支柱とフレーム（屋上に設置した例）

台風や雪に備えるモードを、事務所から切り替える

専用アプリからその場で切り替えられます。

追尾
営農
雪落とし
台風
カスタム

風速計（オプション）が強い風を測る
パネルを水平にして待避
風が収まると元の動きに戻る

台風モード

台風が近づいたときは、パネルを水平にして待避します。基準風速は38m/sで、地盤の固さを示すN値・設置地上高さ・積雪などの条件により変動します。風速計（オプション）を付けると、強い風で自動で水平になり、風が収まると元の動きに戻ります。

雪落としモード

雪が積もったときは、雪を落とす角度へ切り替えます。積雪地域向けの積雪仕様もあります（必要な場合はご相談ください）。

※ 追尾・営農・雪落とし・台風・カスタムの5モードを、専用アプリから切り替えます。

アプリの5モードを見る⁠

splight tracker アプリの通知センター。回路の異常検知、台風待避の実行、正常復帰の通知が並ぶ — 専用アプリの通知センター。台風待避の実行や、回路の異常検知が届きます。

止まっても、その場で戻せる

追尾が止まると発電量が低下します。止まったときにすぐ戻せることを、設計に含めています。

予備のアクチュエーターを保管
ユニットごと交換
架台を組み直さずに復旧

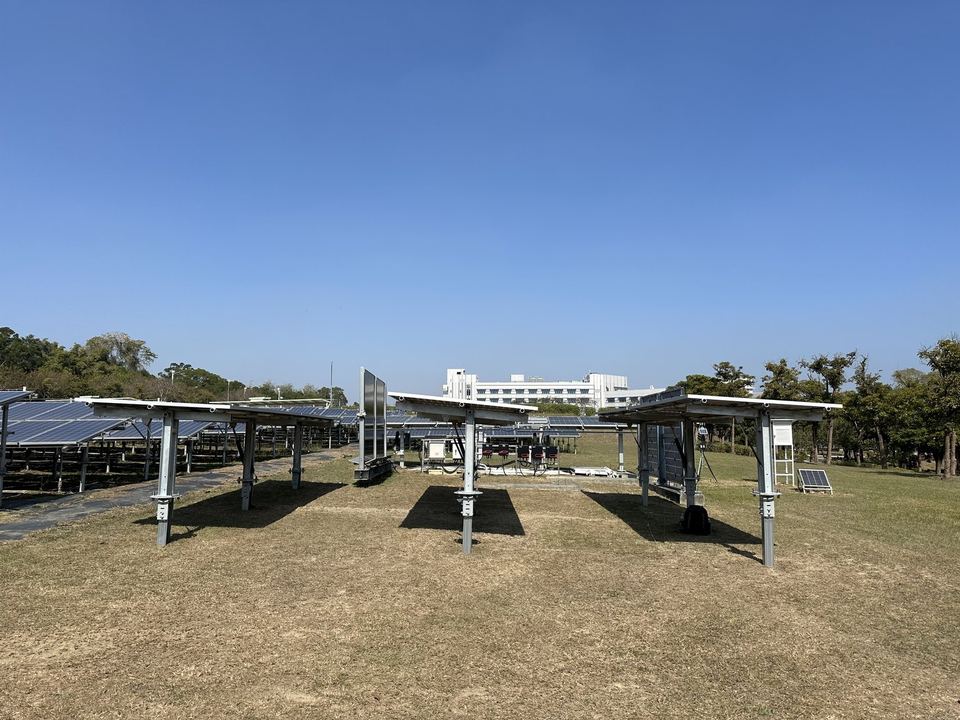

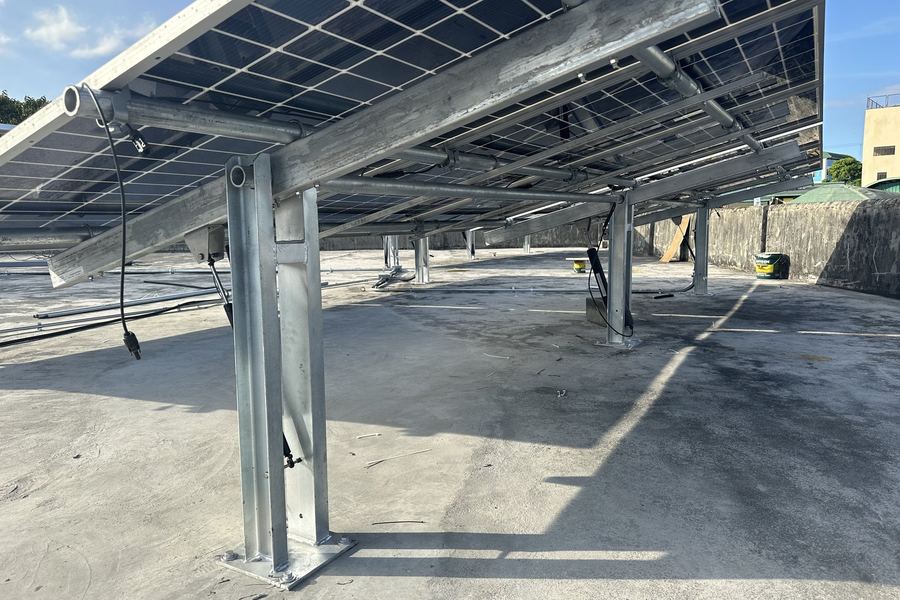

列の端から見た実機。支柱に、パネルの角度を変える駆動部が斜めに取り付けられている — 駆動部はユニット交換に対応。架台を組み直さずに復旧できます。

駆動部は電動リニアアクチュエーター。位置を検出するセンサー（ポテンショメータ）で角度を見ながら動かす構造で、万一止まってもユニットごと交換して復旧できます。

予備の部品: 予備のアクチュエーターをお客様側で数本保管いただき、不具合時はその場ですぐ交換できる運用にしています。
交換のしかた: ユニットごと交換します。架台を組み直す必要はありません。
相談と部品手配: 架台・制御・アプリは、すべて当社の独自開発です。導入後の相談も部品の手配も国内で対応します（全国対応。遠方の場合はまずご相談ください）。
保証: 製品保証10年。自然災害・施工不良・改造による損傷は対象外です。

※ 保証・サポートの正式な条件は、仕様書・保証規定の記載に基づきます（資料はお問い合わせフォームからご請求ください）。

発電量は、現時点ではシミュレーション値です

固定式・BT・ZTの3方式を同じ容量・同じ日射条件で比べました。実証サイトの実測値が確定しだい、実測グラフへ差し替えます。

月別の発電量（kWh/kW）

季節による差の出方を見る図。追尾の利得は日射が強く日長の長い月ほど大きく、冬に小さくなります。梅雨（6月）で3系統ともいったん落ちます。

固定式（南向き・傾斜30°）バックトラッキング（BT）影ゼロ追尾（ZT）

※ 上のグラフはシミュレーション値で、実測値ではありません。

晴天日の出力カーブ（1日）

追尾で何が変わるかが最も直感的に伝わる図。固定式は正午に尖った山になりますが、追尾は朝夕から立ち上がって台形になります。ピークの高さより、朝夕の面積が増えることが効いています。

固定式（灰色の面＝固定式の1日の発電量）影ゼロ追尾（ZT）緑の面＝追尾で増えた分

灰色の面が固定式、そこからはみ出した緑の面が追尾で増えた分です。この日の積算は、固定式を100としてZTが137。晴天の夏日は追尾がもっとも効く条件のため、年間平均（次の図の123）より大きく出ます。いずれもシミュレーション値です。

年間積算の比較（固定式を100）

上の月別グラフの12か月を積み上げた結果です。同じ容量・同じ日射条件での年間発電量の差を示します。

固定式バックトラッキング（BT）影ゼロ追尾（ZT）

ZTは固定式に対して +23%、BTに対して +5%（123÷117）となるシミュレーション値です。実測値ではありません。

シミュレーションの前提条件

上の3つのグラフを作図した前提条件の一覧
設備容量	同一容量（縦置きパネル8枚1セット × 12列）で3方式を比較
固定式（比較対象）	南向き・傾斜30°
BT（バックトラッキング）	GCR30%
ZT（影ゼロ追尾）	GCR60%・可動域±35°
固定式の年間発電量	1,075 kWh/kW として作図。実際は過積載率（パネル容量÷パワーコンディショナ容量）などの条件により、おおむね 1,050〜1,100 kWh/kW です
月別の配分	月別の平均日射で按分（概念的な太陽高度モデルによる計算ではありません）

製品仕様

splight tracker の製品仕様一覧
方式	一軸追尾型 — 縦置きパネル8枚で1セット（クランプ固定・パネルメーカーを問わず搭載可）
駆動方式	電動リニア・アクチュエーター（ポテンショメータ・フィードバックによる位置決め）— 故障時は部品交換ですみやかに復旧
追尾範囲	±35°（精度±2°）
構造・材質	鋼製フレーム構造（SS400相当／溶融亜鉛メッキおよびステンレス）
基準風速	38m/s ※地盤の固さを示すN値・設置地上高さ・積雪などの条件により変動します
動作温度・安全装置	−40〜＋60℃／電流値による過負荷自動停止・リミットスイッチ内蔵（両端）
駆動電源	AC100〜240V（4A）
制御	専用アプリによる遠隔監視・制御（追尾・営農・雪落とし・台風・カスタムの5モード）。台風モードではパネルを水平にして待避します
積雪への対応	雪落としモードを搭載。積雪地域向けの積雪仕様もあります（必要な場合はご相談ください）
設置密度（GCR）	60%（設計値）
保証年数	製品保証10年 ※自然災害・施工不良・改造による損傷は対象外

価格は基数・仕様によりお見積りします。

3年国内実証機稼働

3基海外導入

10年製品保証 ※自然災害・施工不良・改造による損傷は対象外

組立図から抜き出した、主要部材の拡大図

部材の形状は仕様により変わります。

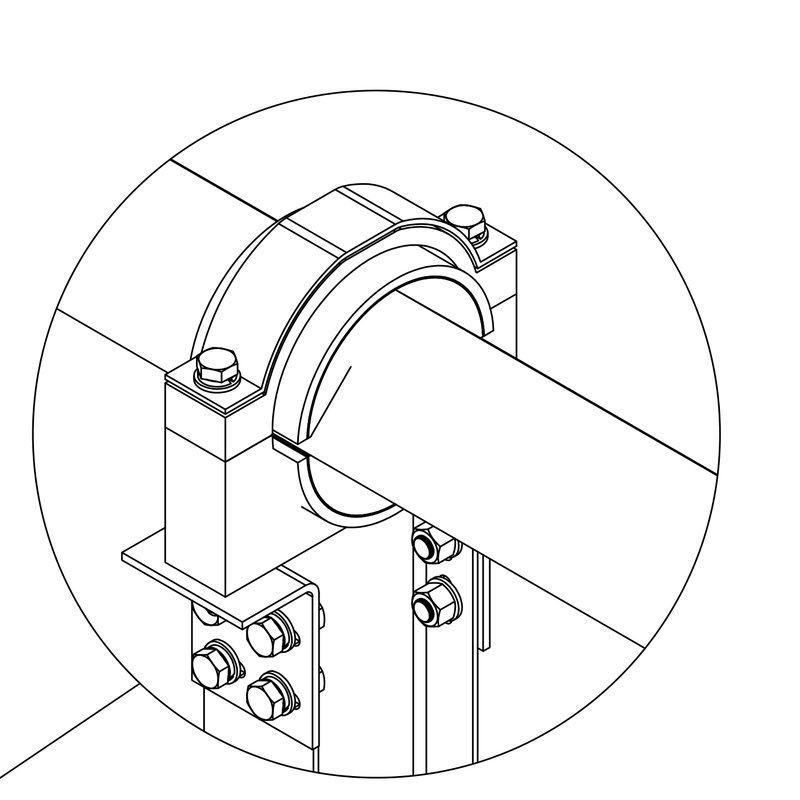

軸受でトルクビームを保持する部分の拡大図 — **軸受でトルクビームを保持**回転軸を上から抱えて支える無給油の軸受。ここが追尾の回転中心です。

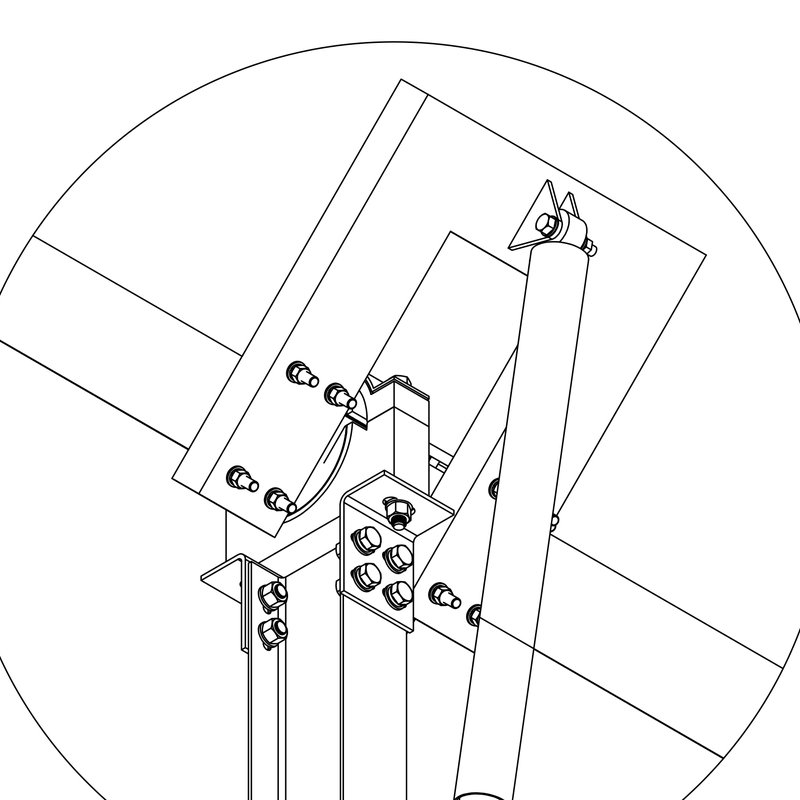

支点まわりと駆動部の上端の拡大図 — **支点まわりと駆動部の上端**支柱の上の支点に回転軸が載り、アクチュエーターの上端がつながります。

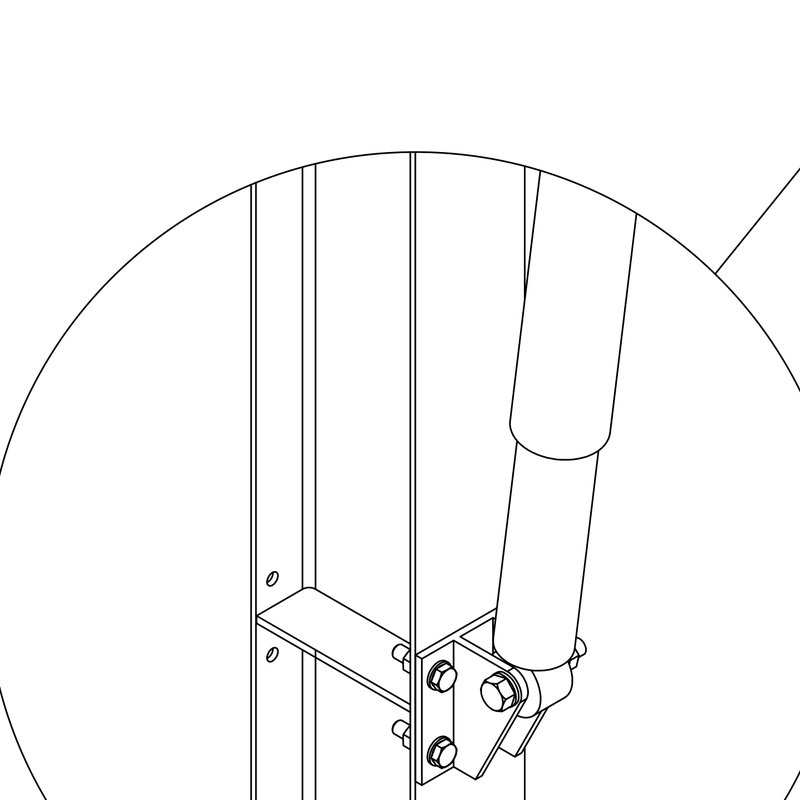

駆動部の下端の拡大図 — **駆動部の下端**電動リニアアクチュエーターの下端は支柱側のブラケットで留めます。

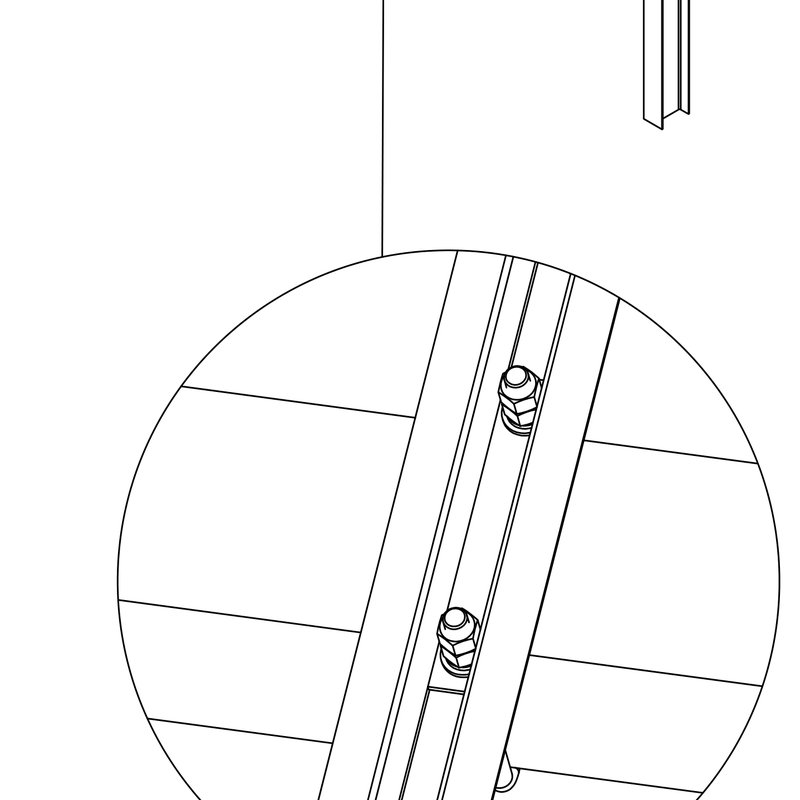

W-Eビームの締結部の拡大図 — **W-Eビームの締結**Uボルトで横桟を回転軸に締結します。上にパネルを載せます。

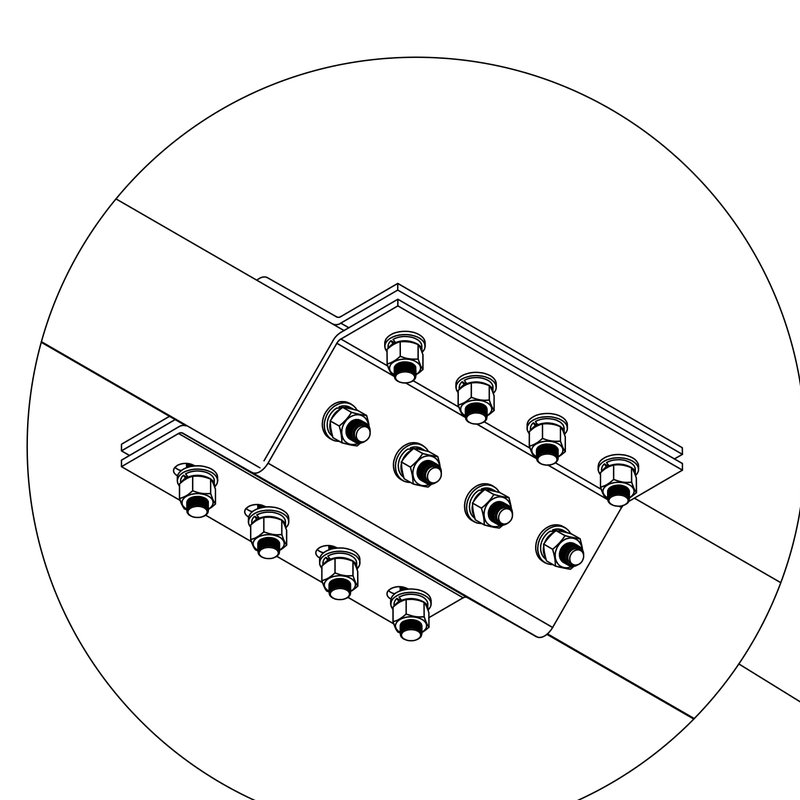

回転軸のつなぎ目の拡大図 — **回転軸のつなぎ目**接続プレートとボルトで回転軸どうしをつなぎ、1本の軸にします。

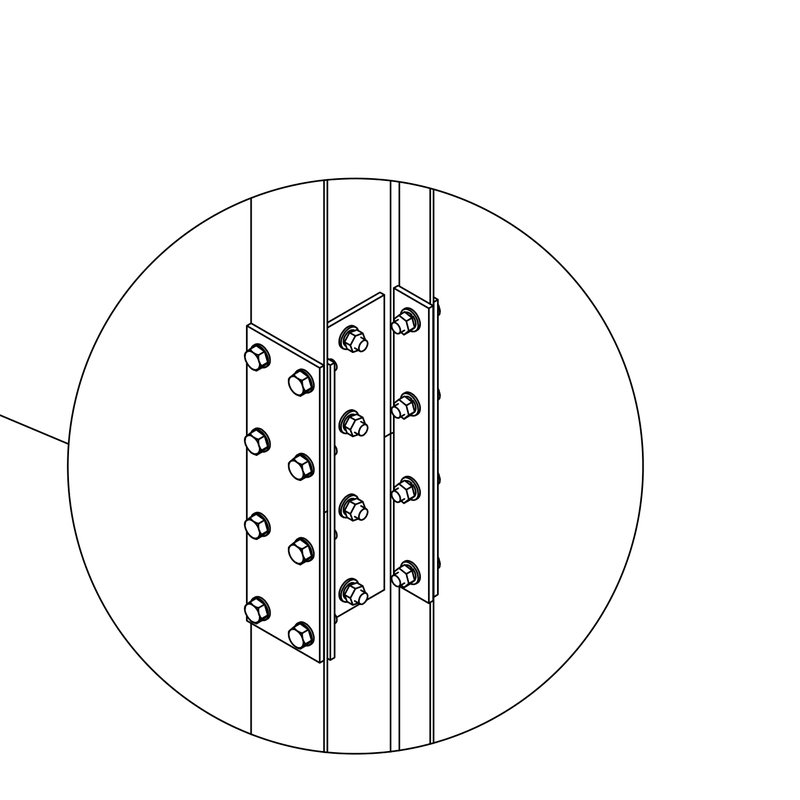

支柱と支点の接合部の拡大図 — **支柱と支点の接合**支柱と支点はボルトで留めます。高さの調整もここで行います。

部材の一覧（9種類）

No.	部材	材質	役割
01	トルクビーム	溶融亜鉛系めっき鋼板	回転軸。パネルの荷重を受けて左右に傾ける中心部材
02	W-Eビーム（ハット鋼）	溶融亜鉛系めっき鋼板	パネルを直接受ける横桟。クランプでパネルを固定
03	支点（支柱受け）	溶融亜鉛系めっき鋼板	支柱の上で回転軸を保持する部材
04	軸受（ベアリング）	樹脂すべり軸受	回転軸を支える無給油タイプ。給油の保守が不要
05	電動リニアアクチュエーター	—	追尾の駆動部。内蔵センサーで角度を検出する
06	ガススプリング	—	パネルの自重を受け、駆動部の負荷を抑える
07	ブラケット／接続プレート	溶融亜鉛系めっき鋼板	駆動部・ビーム・支点をつなぐ金物
08	Uボルト・ボルトナット類	ステンレス	各部の締結。屋外環境を考慮したステンレス品
09	制御盤	—	追尾制御の本体。1台で複数基をまとめて制御する

※ 数量・寸法は基数と仕様により変わります。パネル取付用および基礎との接続用のボルト・ナットは架台に付属しません（強度区分・接地の要否を含めて別途ご相談ください）。

よくある質問

Q今あるパネルや、希望するメーカーのパネルを載せられますか。

クランプ固定のため、パネルメーカーを問わず搭載できます。縦置きパネル8枚で1セットの構成です。

Q風にはどのくらい耐えられますか。

基準風速は38m/sです。地盤の固さを示すN値・設置地上高さ・積雪などの条件により変動します。台風が近づいたときは、台風モードでパネルを水平にして待避します。

Q雪の多い地域でも使えますか。

雪落としモードを搭載しています。積雪地域向けの積雪仕様もありますので、必要な場合はご相談ください。

Q価格はいくらですか。

価格は基数・仕様によりお見積りします。敷地の広さと使い方がわかれば、概算の試算からご案内できます。

Q発注から納入まで、どのくらいかかりますか。

架台のみのご発注の場合、発注から約2か月で現地納入します。工事を含む工期は案件ごとにご提示します。

Q保証はありますか。

製品保証10年です。自然災害・施工不良・改造による損傷は対象外です。正式な条件は、仕様書・保証規定の記載に基づきます。

Qアプリはどの端末で使えますか。

パソコンやスマホのブラウザで使えます。スマホアプリは App Store・Google Play に申請中です。くわしくはアプリのページをご覧ください。
